تفاصيل المنتج:
|
طلب: | تروس سقف سقف المباني الفولاذ الهيكلية | يكتب: | مستودع فولاذي للسقف |
---|---|---|---|
Service: | Steel Truss Fabrication | مادة الصلب الخام: | Q235B ، Q355B |
Surface treatment: | Painting or Hot-dip Galvanize | خدمة الخدمة: | 50 سنة |
الجدار والسقف: | الصوف الزجاجي | Working scope: | Design,Fabrication, Installation |
إبراز: | مبنى الهيكل الصلب,مباني تخزين المعادن,مستودع الصلب الإنشائي سقف تروس |
الصفة | القيمة |
---|---|
التطبيق | المباني المستودع الفولاذية الهيكلية |
النوع | مستودع فولاذي للسقف |
الخدمة | تصنيع السوار الفولاذي |
مواد الصلب الخام | Q235B، Q355B |
معالجة السطح | الطلاء أو الغسيل الحار |
عمر الخدمة | خمسون سنة |
الحائط والسقف | الصوف الزجاجي |
نطاق العمل | التصميم والتصنيع والتركيب |

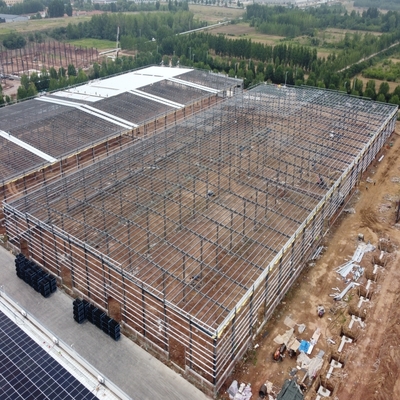

يقدم هذا المبنى المستودع للسقف الفولاذي الإطارية استقرار هيكلي متفوق وكفاءة المواد بالمقارنة مع الأسطح الفولاذية التقليدية ذات القسم H.تصميم الشريط يتيح امتدادات أكبر مع تقليل متطلبات كمية الصلب.
تُستخدم هياكل الدرع على نطاق واسع في المباني ذات الإطار الفولاذي على نطاق واسع بسبب قدرتها على استيعاب امتدادات وأشكال كبيرة. وتشمل التطبيقات الشائعة المستودعات والملاعب ،محطات النقل، ومباني عامة كبرى أخرى.
المعلم | القيمة |
---|---|
نوع الهيكل | سقف الشريط، عدة امتدادات |
الطول | 120 متر |
العرض | 100 متر |
ارتفاع الشعاع | 11م |
منحدر السقف | 10% |
المسافة بين عمود جدار الصفوف | 7.5m |
السقف | لوحة ساندويتش من الصوف الصخري سميكة 75 ملم |
الحائط | لوحة ساندويتش من الصوف الصخري سميكة 75 ملم |
الباب | الباب المنزلق |
النافذة | مصباح السماء |
الفرق في الارتفاع بين الداخل والخارج | 300ملم |
مكون | المواصفات |
---|---|
الهيكل الرئيسي | الصلب قسم H Q355 ، طلاء الكيد ، طلاء رئيسي ، طلاء نهائي |
أسطوانة السقف | XZ160 * 60 * 20 * 2.5، مغلفة |
أوراق الحائط | XZ160 * 60 * 20 * 2.5، مغلفة |
مشبك مكثف | الصف العاشر9 |
قم بتحويل محول القفل | M20 + 2 ، الصلب Q235 ، المعالجة |
محور المرساة | M24، الصلب Q235، المعالجة |
مكون | المواصفات |
---|---|
الوسادة العرضية | Φ20 قطعة فولاذية مستديرة Q235 ، معالجة وطلاء (طلاء الكيد) |
دعامة الزاوية | L50*5 زاوية الصلب Q235، المعالجة والطلاء (طلاء الكيد) |
دعم الأعمدة | Φ25 قطعة فولاذية مستديرة Q235 ، معالجة وطلاء (طلاء الكيد) |
شريط ربطة عنق | Φ127*3 أنبوب فولاذ Q235 ، معالج وملون (طلاء الالكيد) |
مكون | المواصفات |
---|---|
لوحات السقف | لوحة ساندويتش من الصوف الصخري سميكة 75 ملم |
لوحة الحائط | لوحة ساندويتش من الصوف الصخري سميكة 75 ملم |
غطاء الحافة | 0لوحة ملونة بقوة 5 ملم، زاوية Alu |
جهاز التهوية بدون طاقة | قطر Φ600، الفولاذ المقاوم للصدأ |
شريط إضاءة السماء | 1.2mm FRP، طبقة مزدوجة |
جميع المكونات الهيكلية واللوحات والمسامير والإكسسوارات معبأة بأمان لنقل المحيط في حاويات 40'HQ.يستخدم عمالنا المهرة رافعات ومراكبات شقوق في موقعنا للتحميل في مصنعنا لضمان النقل دون تلف.
يرجى تقديم المعلومات التالية للحصول على اقتباس دقيق:
اتصل شخص: steven
الهاتف :: 0086-18661691560
