تفاصيل المنتج:
|
| مادة: | الملحومة / المدرفلة على الساخن Q235 / Q355 الصلب، لوحة ساندويتش، ألواح الصلب المجلفن | طلب: | ورشة عمل فولاذية ، منزل مصقول الصلب ، مستودع هيكل الصلب ، التخزين ، المستودع |
|---|---|---|---|
| درجة: | Q235B، Q355B وما يعادلها | المدادة: | Q235B، Q355B الفولاذ المجلفن على شكل C/Z |
| الكسوة: | صفائح الفولاذ المطلية، لوحة شطيرة | تثبيت: | رسم التثبيت، توجيه المهندس في الموقع أو فريق من العمال |
| لون المادة: | قابلة للتخصيص للرسم والكسوة | معيار: | AISC، ASTM، CE، AS/NZS، GB |
| باب: | الباب المنزلق، الباب الدوار، باب القسم، باب لوحة الساندويتش | المعالجة السطحية: | نظام طلاء الألكيد أو نظام طلاء الإيبوكسي أو المجلفن بالغمس الساخن. |
| تصميم الرسم: | أوتوكاد / PKPM / 3D3S / تكلا | أبعاد: | متطلبات العملاء |
| نافذة: | نافذة من سبائك الألومنيوم، ستارة زجاجية | ||
| إبراز: | هنجر فولاذي مُصمم مسبقًا,هنجر معزول بألواح ساندويتش,الهيكل الصلب التخزين البارد |
||
هذا الهنجر من الهياكل الفولاذية مسبقة الهندسة مع عزل ألواح الساندويتش للتخزين البارد. تم تصميمه وتصنيعه وتركيبه بواسطة شركتنا في عام 2026. يقع المشروع في بولندا ويتطلب حماية عالية الجودة للأسطح للهيكل لأنه يستخدم في صناعة الأغذية. لقد ساعدنا عميلنا بنجاح في إكمال هذا المبنى من الفكرة إلى الواقع.
للعزل، قمنا بتطبيق ألواح ساندويتش PU بسماكة 150 مم للتحكم في درجة الحرارة في المناطق الباردة. يتم استخدام صفائح مختلفة لتناسب متطلبات كل قطاع.

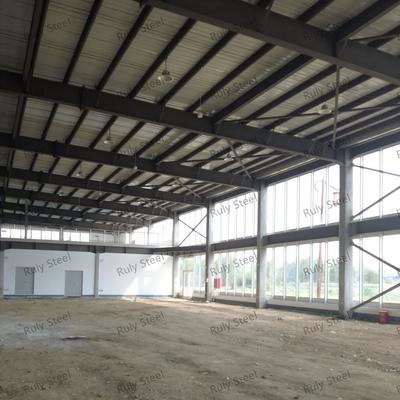

إطار فولاذي واسع الامتداد
يستخدم الهيكل الرئيسي نظام إطار بوابة فولاذي لإنشاء مساحة داخلية واسعة مع عدد أقل من الأعمدة الوسيطة. يوفر هذا مساحة تشغيل مريحة للطائرات والمركبات والآلات والمكونات الكبيرة مع السماح بترتيب مرن لمعدات ورشة العمل.
يمكن تصميم الإطار وفقًا لعرض المبنى المطلوب وطوله وارتفاع الحافة وتباعد الخليج وتكوين الرافعة. يأخذ التصميم الهيكلي في الاعتبار الأحمال الإضافية والتأثيرات الديناميكية التي تولدها الرافعة العلوية.

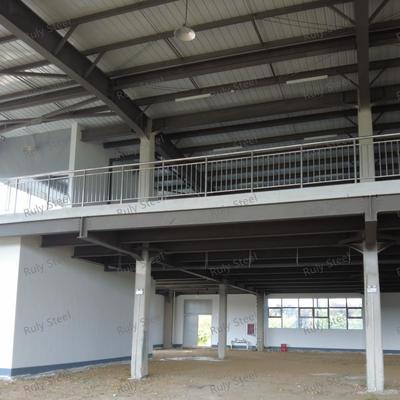

مكتب ميزانين متكامل
يمكن دمج طابق ميزانين في ورشة العمل لتوفير مساحات مكتبية ودعم إضافية دون الحاجة إلى مبنى منفصل.
اعتمادًا على التخطيط، يمكن أن يستوعب الميزانين:
| المساحة | الاستخدام المحتمل |
|---|---|
| مكتب | الإدارة اليومية والإشراف |
| غرفة اجتماعات | اجتماعات ومناقشات داخلية |
| استقبال | استقبال العملاء والزوار |
| صالة عرض | عرض المنتجات والعروض التقديمية |
| منطقة جولة المصنع | مراقبة الزوار وعروض المشاريع |
| تخزين | تخزين مستندات أو مواد خفيفة الوزن |
يسمح نظام الهيكل الفولاذي بتنسيق مناطق ورشة العمل والميزانين والمكاتب وفقًا لعملية الإنتاج. يمكن مراعاة تخطيط المعدات وتدفق المواد والوصول إلى المركبات وتداول الموظفين ومتطلبات المكتب أثناء مرحلة التصميم.
بالنسبة لورش العمل ذات المعدات الكبيرة أو الرافعات العلوية، يمكن أيضًا دمج أحمال الهيكل المقابلة في تصميم الإطار الفولاذي.

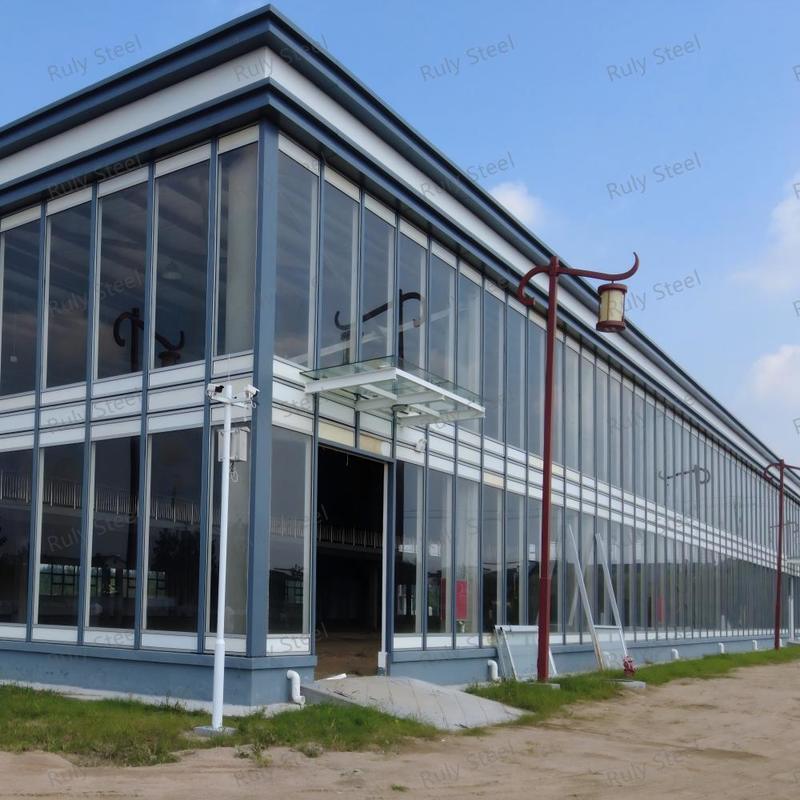

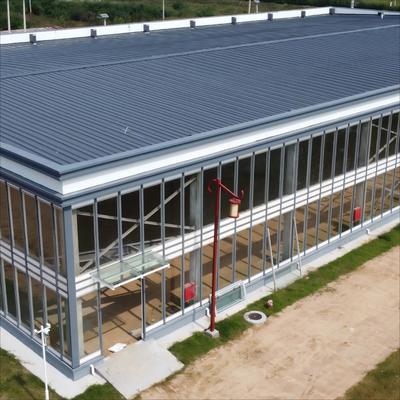

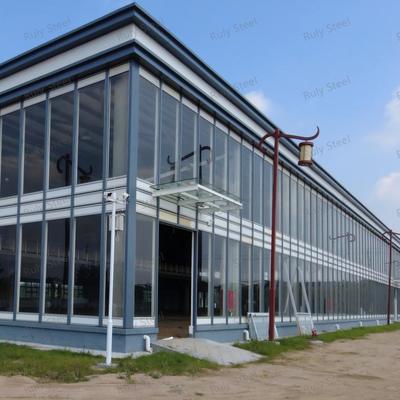

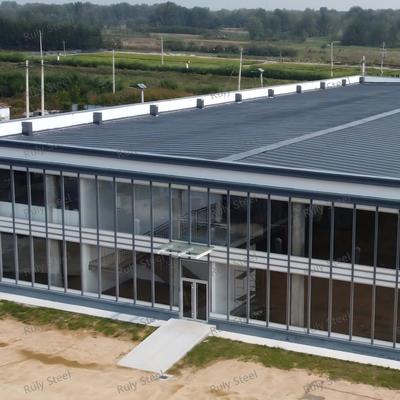

| الاسم | ورشة هيكل فولاذي مسبق الصنع بجدار ستارة زجاجي ومكتب ميزانين |
| نوع الهيكل | هيكل بوابة، هيكل جملون، هيكل إطار مسطح |
| الطول | 20 متر ~ 200 متر |
| العرض | 20 متر ~ 50 متر |
| ارتفاع الحافة | 4 متر ~ 30 متر |
| ميل السقف | عادة 5٪ ~ 15٪ حسب الموقع |
| عارضة فولاذية وعمود | فولاذ مقطع H، فولاذ جملون، أنبوب فولاذي، فولاذ شبكي، فولاذ مقطع عرضي |

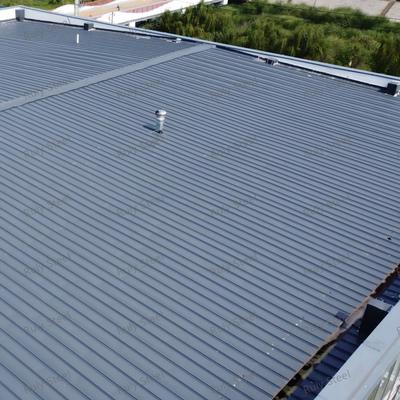

| كسوة السقف والجدار | صفائح فولاذية مجلفنة، لوح ساندويتش (انظر نوى الألواح المختلفة أدناه) |
| الباب | باب منزلق، باب قابل للطي، باب مصراع دوار، إلخ. |
| النافذة | نافذة بإطار من سبائك الألومنيوم، فتحات تهوية، إلخ. |
| مقاومة التآكل للهيكل الفولاذي | طلاء ألكيد، طلاء إيبوكسي أو جلفنة بالغمس الساخن |
المواد الفولاذية والتصنيع
يمكن استخدام الفولاذ الهيكلي Q235B و Q355B وفقًا للمتطلبات الهيكلية. يتم تصنيع الأعمدة الرئيسية والرافعات وعوارض الرافعات والأعضاء الفولاذية الثانوية ومكونات التوصيل وفقًا لرسومات الورشة المعتمدة.
بالنسبة للمشاريع ذات متطلبات المواد أو اللحام المحددة، يمكن تنسيق إجراءات التصنيع والفحص وفقًا لمواصفات المشروع المعمول بها.
| الخدمة | الوصف |
|---|---|
| تصنيع الهياكل الفولاذية | قطع ولحام وطلاء وجلفنة بالغمس الساخن والتجميع المسبق لمكونات الهياكل الفولاذية. |
| التصميم والهندسة | التصميم والهندسة والتصنيع ودعم التركيب للمباني الفولاذية مسبقة الصنع. |
| خدمات رسومات الورشة | رسومات تصنيع مفصلة ورسومات ورشة عمل بناءً على الخطط المعمارية والهيكلية المقدمة من العميل. |
| الاستشارات الهندسية | تحسين هيكلي واستشارات فنية ودعم للمشروع من التصميم إلى الإنشاء. |
| البند | صفائح فولاذية | لوح EPS | لوح صوف صخري | لوح PU/PIR | ألياف زجاجية + PVC/رقائق ألومنيوم |
|---|---|---|---|---|---|
| التكلفة الأولية | الأدنى | منخفض إلى متوسط | متوسط | مرتفع | منخفض |
| الأداء الحراري | ضعيف | جيد | جيد | ممتاز | جيد |
| مقاومة الحريق | ضعيف | معتدل | ممتاز | جيد | معتدل |
| امتصاص الصوت | ضعيف | معتدل | جيد | جيد | معتدل |
| التطبيق الموصى به | مستودعات، سقائف، ملاجئ معدات في المناخات المعتدلة | المباني الصناعية التي تتطلب عزلًا اقتصاديًا | مصانع، مستودعات، ورش عمل ذات متطلبات حماية من الحرائق عالية | مخازن باردة، مصانع أغذية، مباني صناعية موفرة للطاقة | مباني فولاذية واسعة الامتداد تتطلب عزلًا حراريًا اقتصاديًا |
| بند الفحص | الغرض | التفاصيل |
|---|---|---|
| المواد | التحقق من جودة المواد الخام |
|
| اللحام | ضمان سلامة اللحام |
|
| الطلاء | التحقق من سمك الطلاء |
|
اختبار الجسيمات المغناطيسية
يتم تجميع جميع المكونات الفولاذية وتثبيتها على منصات فولاذية للمناولة والنقل الآمن.
يتم تحميل المنصات في حاويات باستخدام رافعات جسرية ورافعات شوكية، مما يضمن تحميلًا فعالًا وخاليًا من التلف.
